Ficha técnica interactiva · Smart Couplers MG
El conector que reemplaza el traslapo: transfiere la carga de barra a barra sin depender del concreto que la rodea. Elija un diámetro y vea las medidas reales, el ahorro de acero y el procedimiento de instalación.
El dibujo se redibuja a escala real entre diámetros: así se ve cuánto crece el conector frente a la barra. Toque una referencia.
El traslapo obliga a pagar acero que solo sirve para solapar dos barras. Con el diámetro que seleccionó arriba, calcule qué representa en su obra.
Cálculo: acero evitado = n × (ld × db) × peso lineal, con pesos
teóricos de barra NTC 2289 (#4 = 0,994 kg/m … #10 = 6,404 kg/m), menos el peso de los conectores
tomado de la tabla de medidas. No incluye el ahorro en tiempo de armado, ni el efecto de la menor
congestión de acero, ni el costo del conector. Es una estimación para comparar órdenes de magnitud,
no un presupuesto.
La secuencia avanza sola. Toque cualquier paso para detenerla y leerlo con calma.

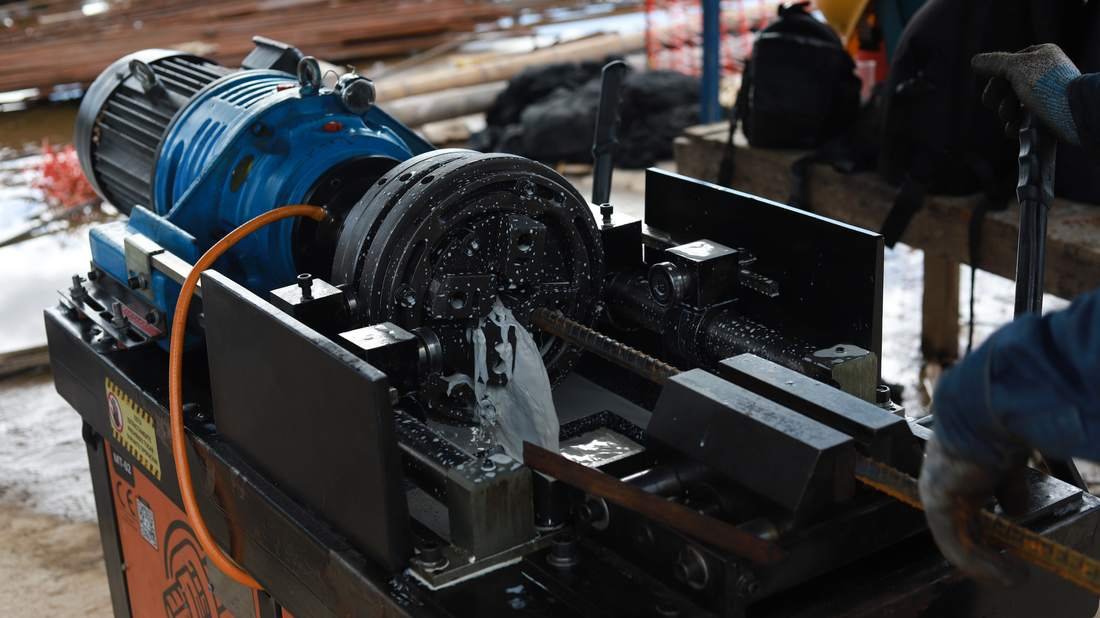

El proceso de roscado
Lo que exige el reglamento y lo que conviene pedirle a cualquier proveedor de empalmes.
NSR-10 C.12.14.3.2 y C.21.1.6 permiten el uso de empalmes mecánicos y fijan los requisitos mínimos para este tipo de uniones en aceros de refuerzo colombianos de 60.000 PSI (NTC 2289). Un empalme clasificado como Tipo 2 puede disponerse en cualquier punto de la estructura, incluidos los elementos con requisitos sísmicos.
La cantidad de ensayos la define el calculista. Como referencia, ACI 439 sugiere una prueba cada 500 empalmes realizada por el fabricante, y 2 o 3 muestras de tracción al iniciar la obra realizadas por el cliente. El resultado debe arrojar al menos 550 MPa.
AC133 es la norma que rige los criterios de aceptación de los empalmes mecánicos Tipo 2 y sugiere ensayos de carga cíclica además de los de tracción y compresión. Exíjaselos al proveedor: son los que simulan condiciones sísmicas severas.
Para puentes se recomienda ensayo de tracción sobre barras unidas mediante empalme, verificando el esfuerzo máximo junto con el deslizamiento antes de los 207 MPa. Si ese deslizamiento es inferior a 0,25 mm y el esfuerzo supera 1,25 Fy, el empalme es apto para uso en puentes.

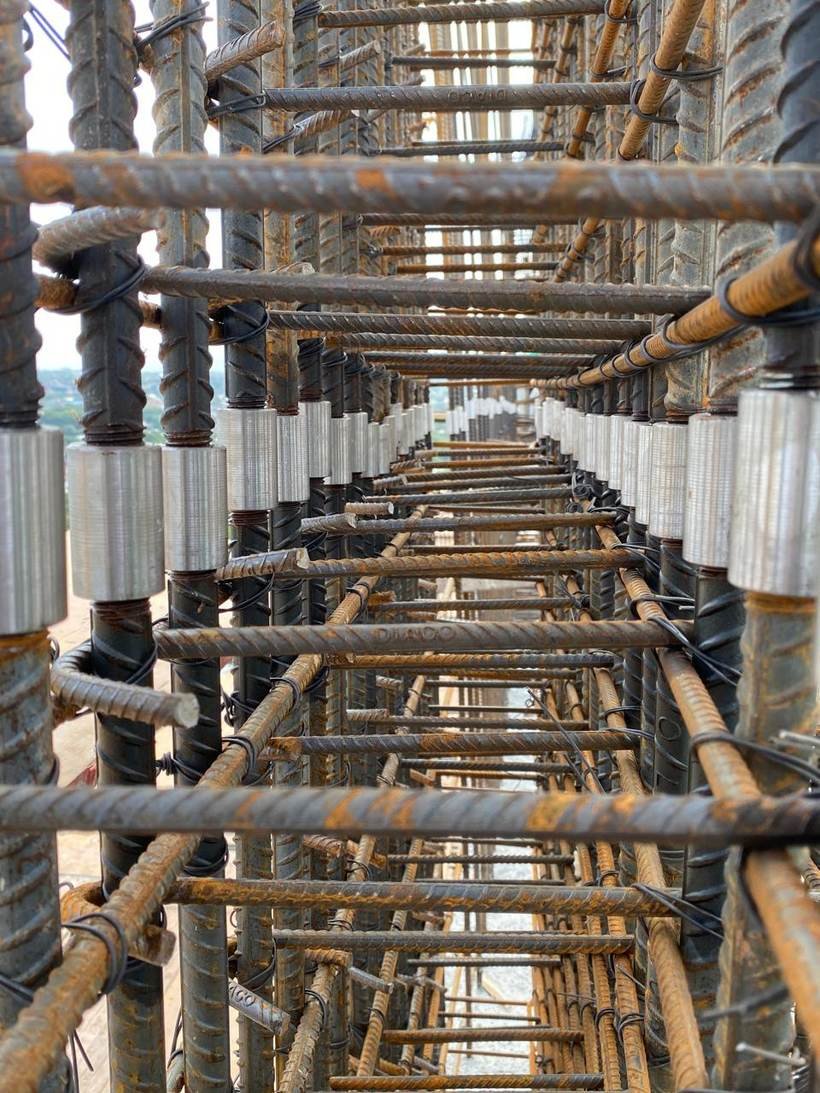

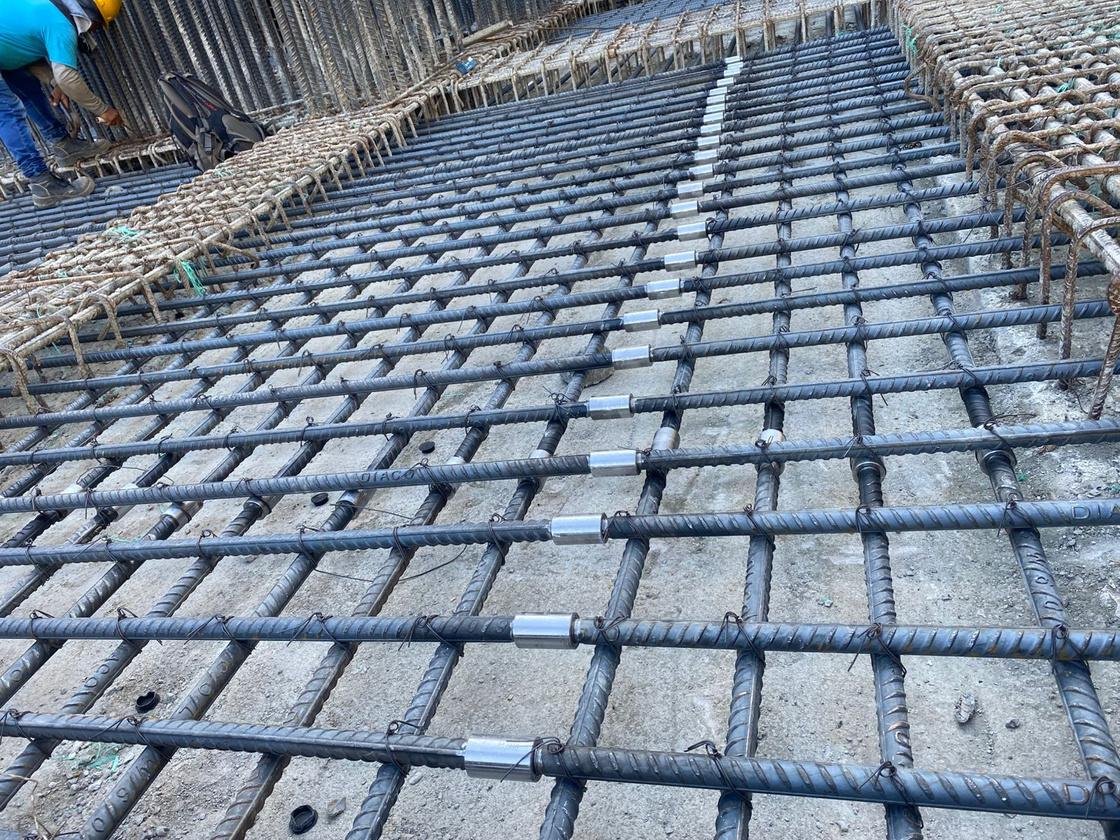

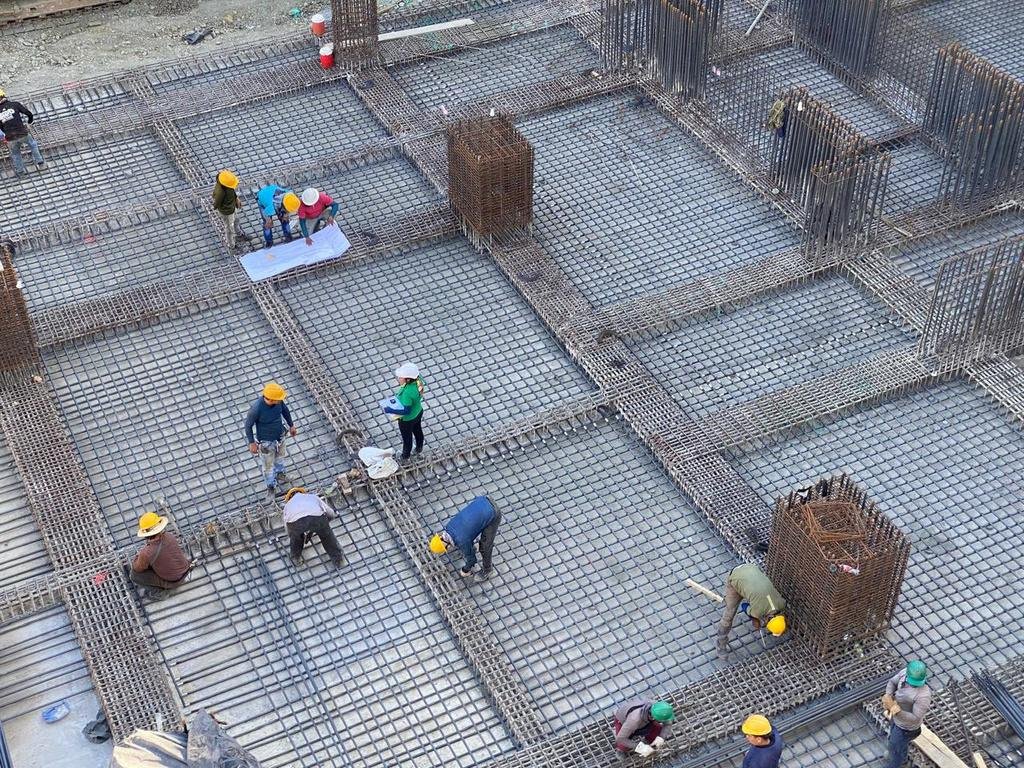

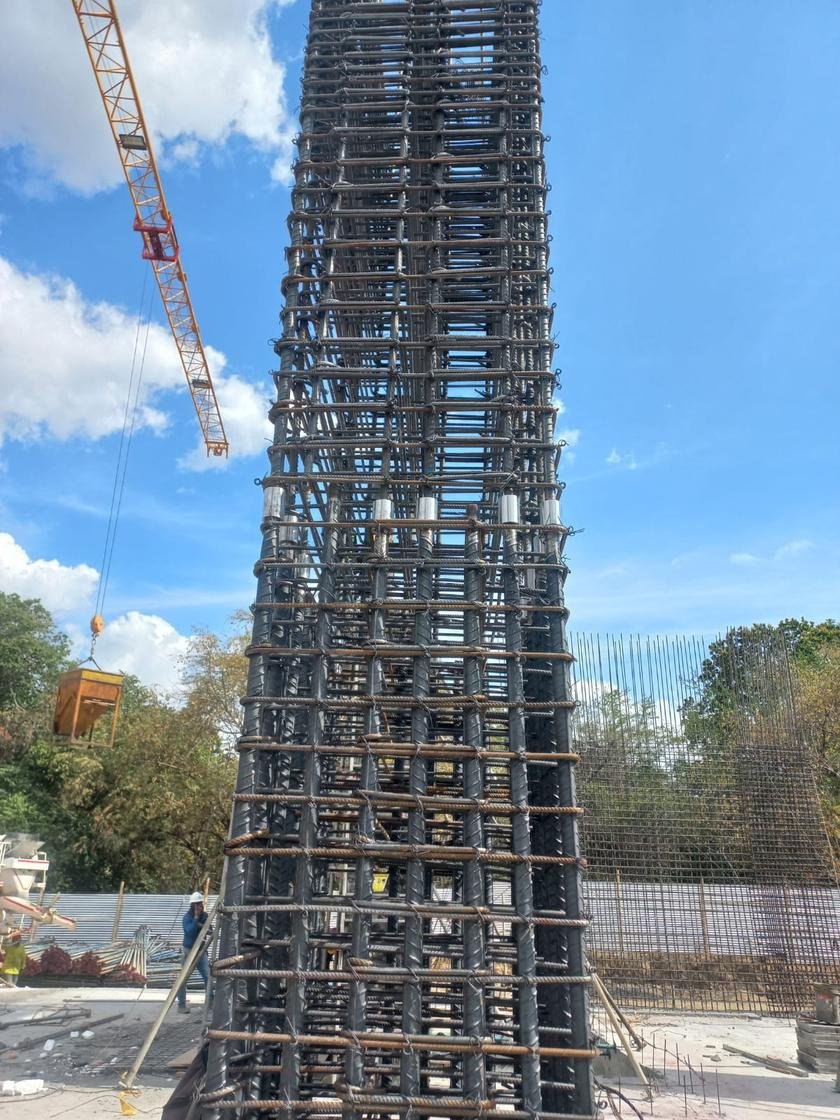

Cimentaciones, vigas, columnas, muros y mallas: sin restricción de ubicación por ser Tipo 2. Toque cualquier fotografía para verla ampliada.
Smart Couplers MG S.A.S. · Neiva, Huila
Envíenos los planos o el listado de barras y le devolvemos el comparativo traslapo contra empalme mecánico, elemento por elemento. Sin costo.
