Ficha técnica interactiva · Smart Couplers MG
Ancla la barra contra una cabeza de apoyo en vez de doblarla. Desaparece la pata de doce diámetros que congestiona el nudo, y la longitud de desarrollo baja un 21 % frente al gancho. Elija un diámetro y vea las medidas reales.
El dibujo se redibuja a escala real entre diámetros. En ámbar, y también a escala, el gancho de 90° que el terminal reemplaza. Toque una referencia.
Medidas de la tabla métrica del fabricante (serie IBT, barras KS D 3504), llevadas a la designación ASTM por interpolación lineal contra el diámetro nominal de la barra. No son dato de catálogo: sirven para dimensionar y orientar, no para especificar. Para una referencia exacta, pídanos la parte métrica.
El gancho ancla por adherencia y por el giro de la barra; la cabeza ancla por apoyo directo contra el concreto. Esto es lo que se mide para el diámetro seleccionado.
Gancho estándar de 90°

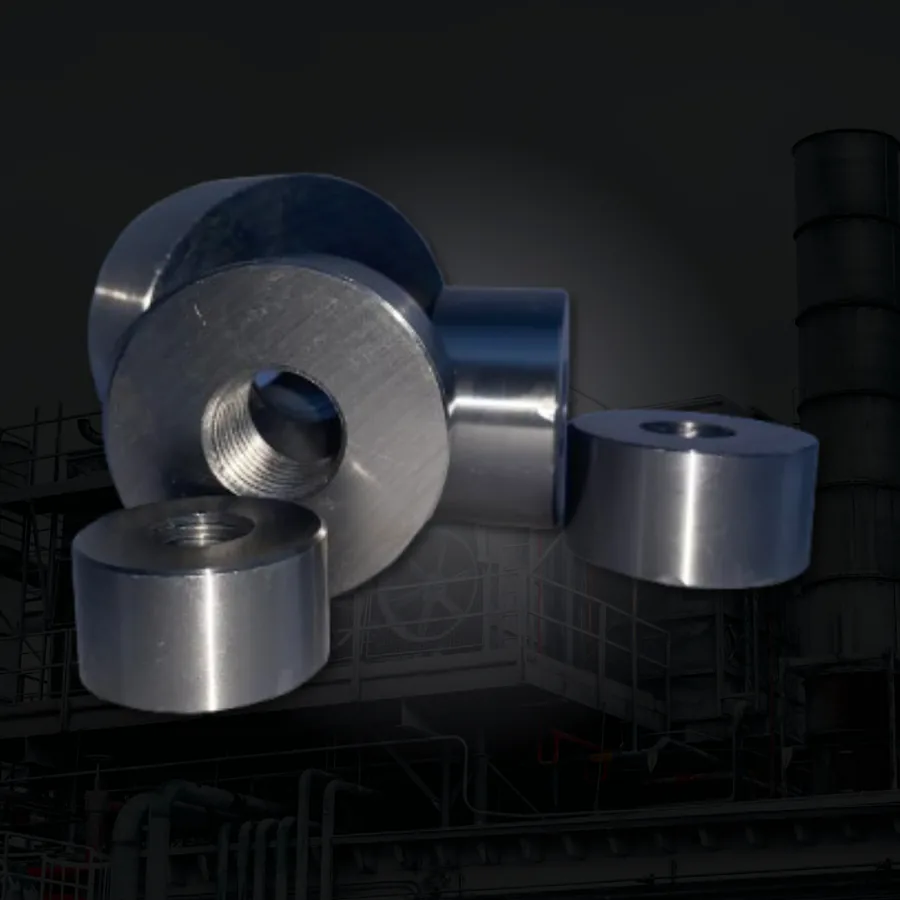

Terminal de cabeza
Esto no se vende como ahorro de acero. La cabeza pesa casi lo mismo que el gancho que reemplaza: la diferencia neta es pequeña y solo crece con el diámetro. Lo que se gana es otra cosa — no hay dobladora, no hay pata de doce diámetros cruzando el nudo, y la longitud de desarrollo baja de 22,0 db a 17,4 db. En un nudo congestionado eso decide si el acero entra o no entra.
Cálculo: gancho estándar de NSR-10 C.7.1 y ACI 318 25.3.1 — radio interior 3 db hasta la #8 y 4 db de la #9 en adelante, pata de 12 db; la barra doblada es el arco de 90° al eje más la pata. Longitudes de desarrollo de NSR-10 C.12.5.2 y C.12.6 (ACI 318 25.4.3 y 25.4.4): ℓdh = 0,24 ψefydb/(λ√f'c) y ℓdt = 0,19 ψefydb/√f'c, con f'c = 21 MPa, fy = 420 MPa, sin recubrimiento epóxico y concreto de peso normal; ℓdt nunca baja de 8 db ni de 150 mm. El peso de la cabeza es geométrico —disco de Ø D por H menos el paso de la barra, a 7,85 g/cm³— porque la tabla del fabricante no lo trae.
La secuencia avanza sola. Toque cualquier paso para detenerla y leerlo con calma.
Lo que cambia en la obra

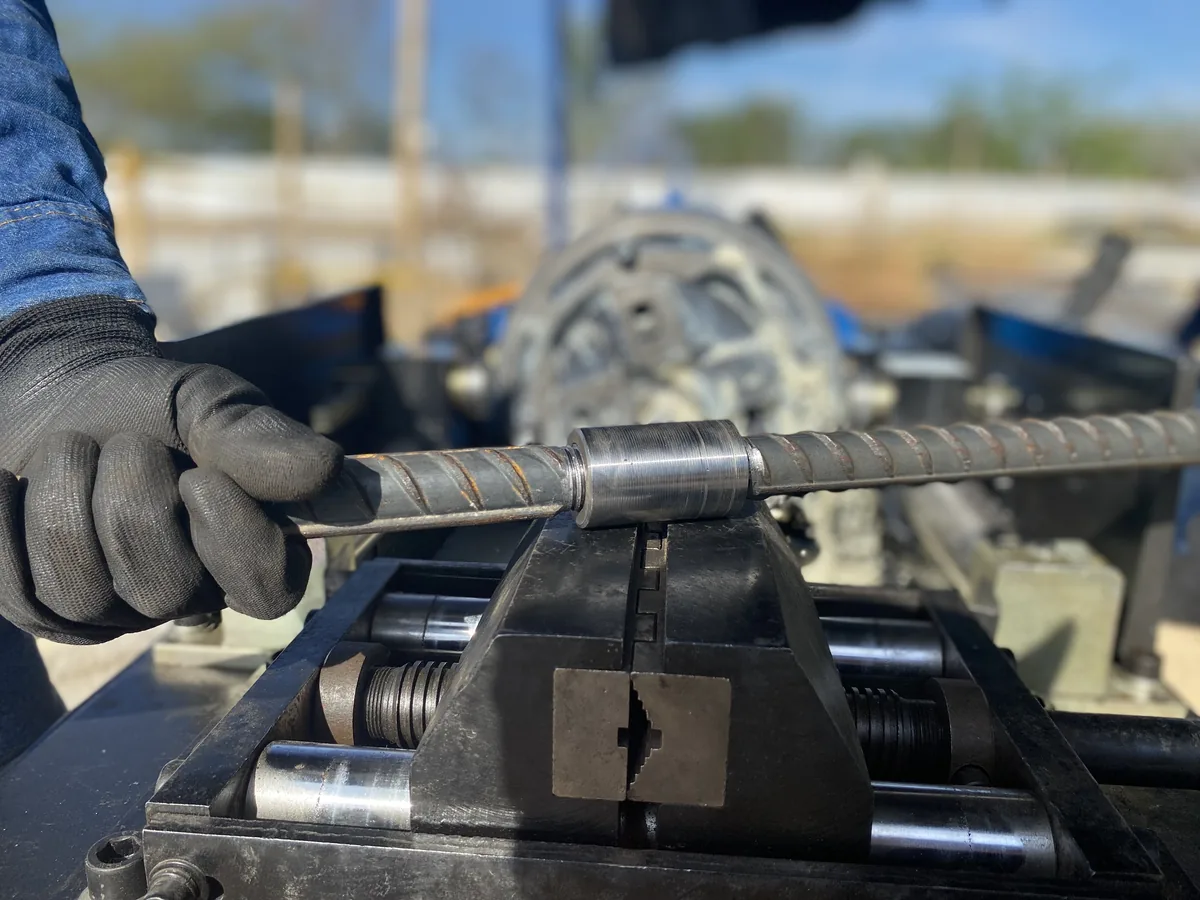

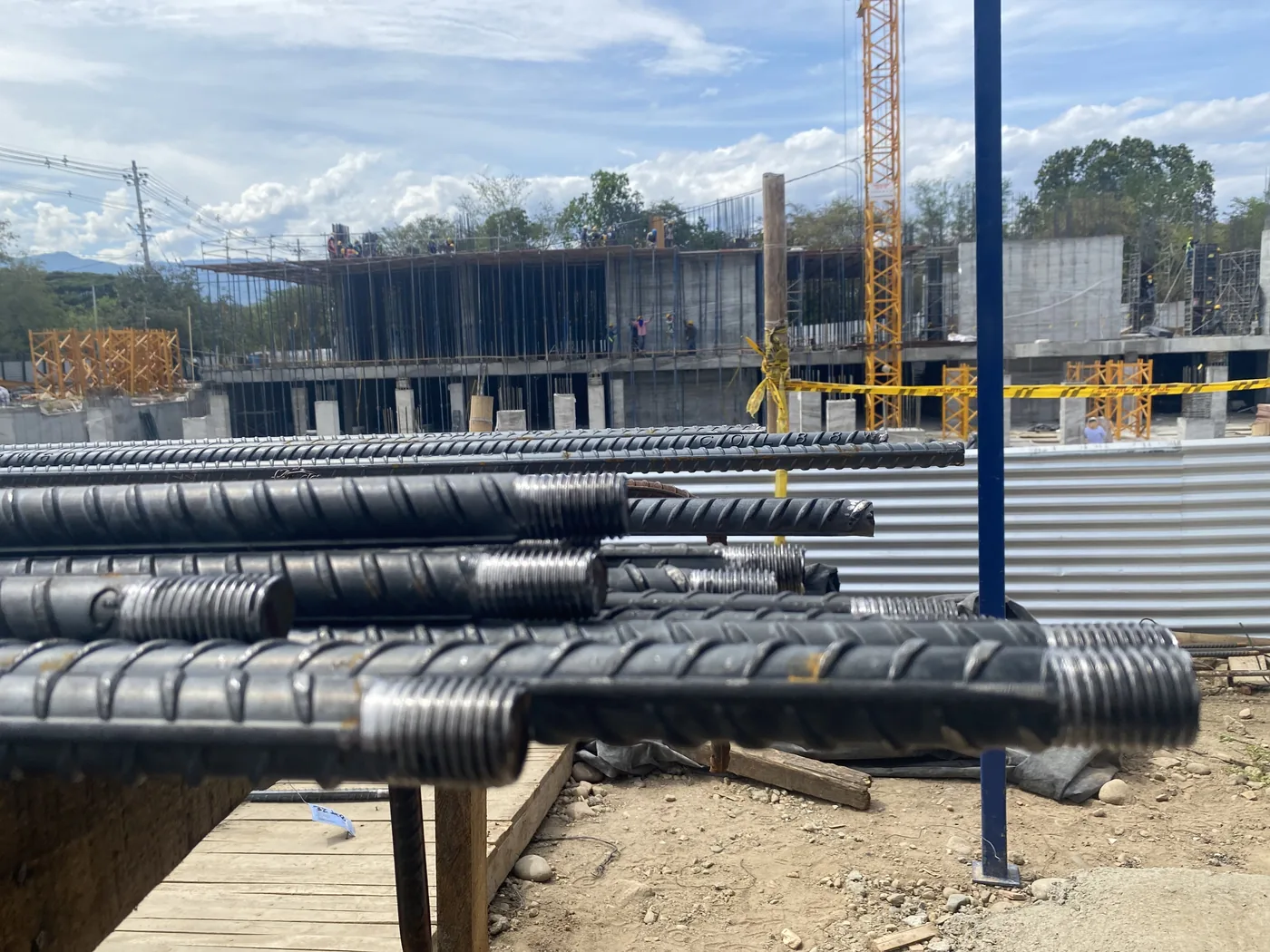

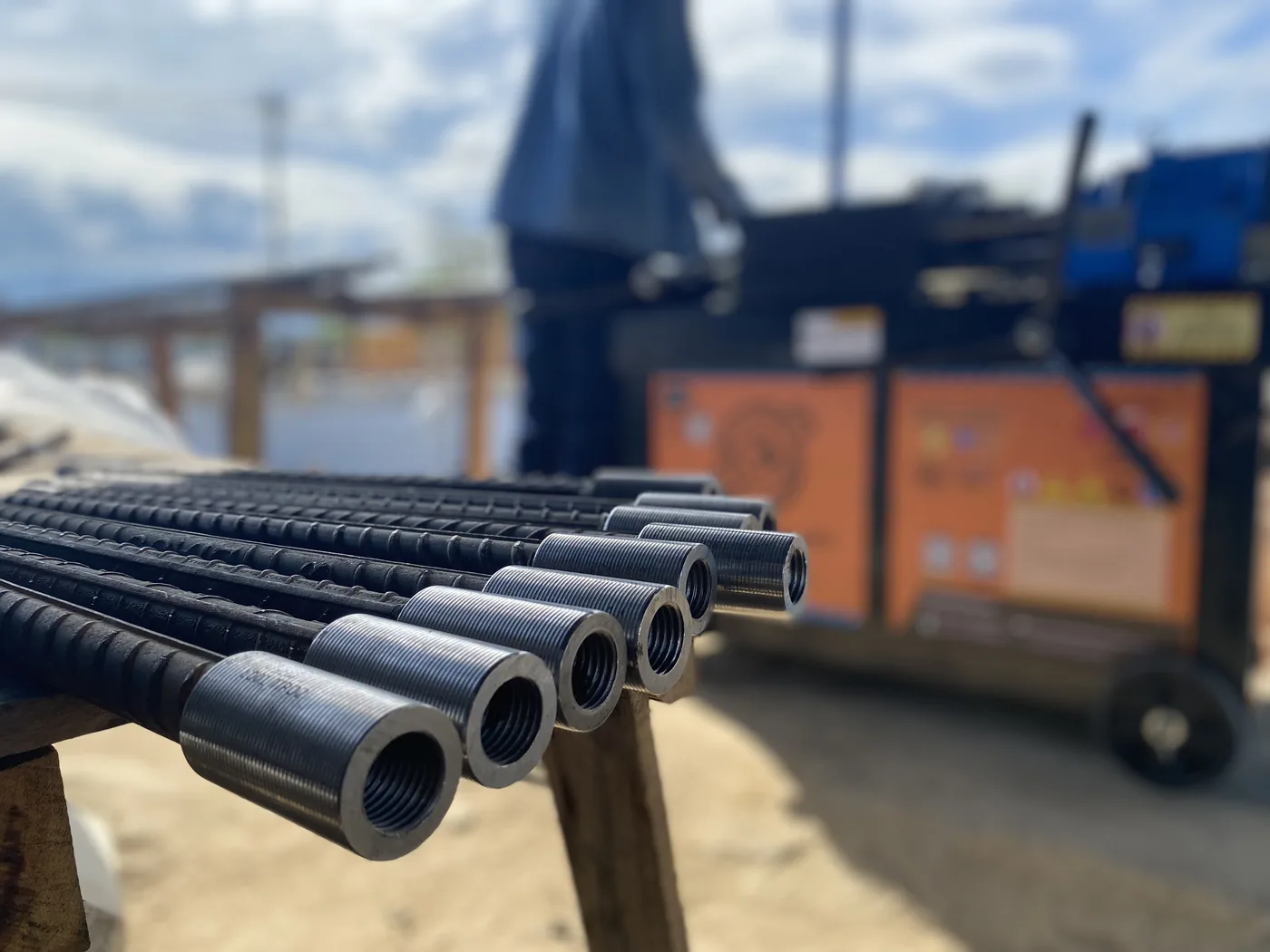

El extremo se rosca con el mismo torno de laminación de la línea. No hay que doblar la barra ni llevarla al banco.
Los 12 diámetros de pata dejan de cruzar el nudo. En vigas que llegan por dos caras, es la diferencia entre vaciar y no vaciar.
La longitud de desarrollo baja de 22,0 a 17,4 diámetros, así que la barra puede anclarse en menos espacio.
Lo que exige el Reglamento para anclar con cabeza, y lo que conviene pedirle a cualquier proveedor.
NSR-10 C.12.6, equivalente a ACI 318 25.4.4, admite el anclaje por cabeza cuando se cumplen todas estas condiciones: área neta de apoyo de la cabeza no menor de 4 Ab, acero de fy ≤ 420 MPa, barras de #11 o menores, concreto de peso normal, recubrimiento libre no menor de 2 db y separación libre entre barras no menor de 4 db. Las cabezas de esta línea dan del orden de 10 Ab: dos veces y media lo que pide el mínimo.
La longitud de desarrollo del anclaje con cabeza se mide desde la sección crítica hasta la cara de apoyo de la cabeza, no hasta su borde exterior. Vale ℓdt = 0,19 ψefydb/√f'c, y nunca menos de 8 db ni de 150 mm. Con f'c = 21 MPa y fy = 420 MPa son 17,4 db, contra 22,0 db del gancho.
Las cabezas se especifican bajo ASTM A970. La clase HA —el anexo A1 de esa norma— es la que el Reglamento exige para usar las ecuaciones de ℓdt: limita las obstrucciones y las interrupciones del corrugado junto a la cabeza, que son las que degradan la adherencia. Pídale al proveedor el certificado de la clase, no solo el de la cabeza.
Ensayo de tracción sobre la barra con el terminal instalado. La falla debe darse por fluencia y rotura de la barra, fuera de la rosca y fuera de la cabeza. Como referencia de frecuencia sirve la misma que se usa para empalmes: muestras al iniciar la obra y luego por lote. La cantidad la define el calculista.
Donde el gancho no cabe o estorba: nudos viga-columna, extremos de viga, muros de contención, losas sobre apoyo. Toque cualquier fotografía para verla ampliada.
Smart Couplers MG S.A.S. · Neiva, Huila
Envíenos los planos o el listado de barras y le devolvemos el comparativo gancho contra terminal de cabeza, nudo por nudo. Sin costo.
