Maquinado en obra

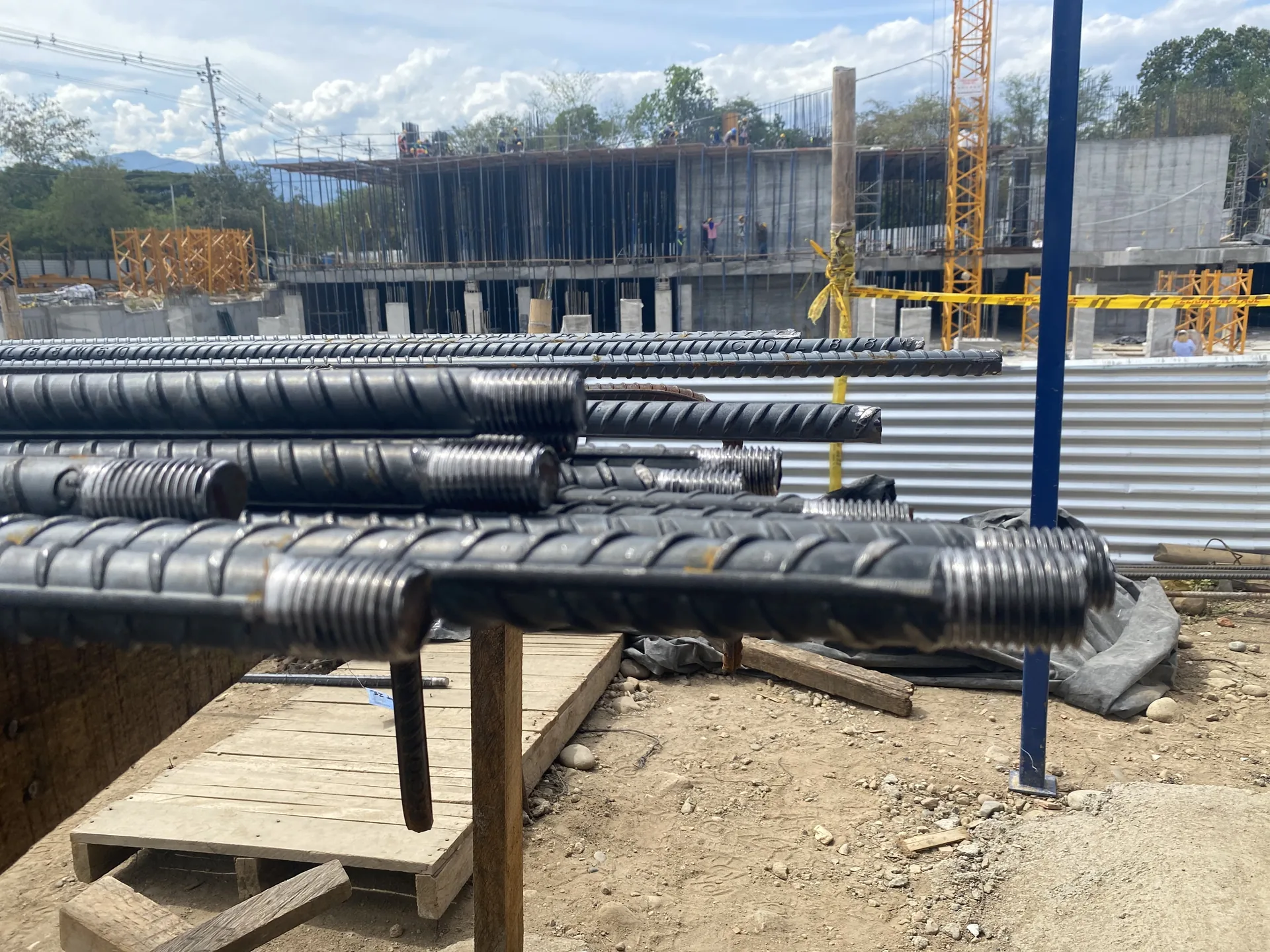

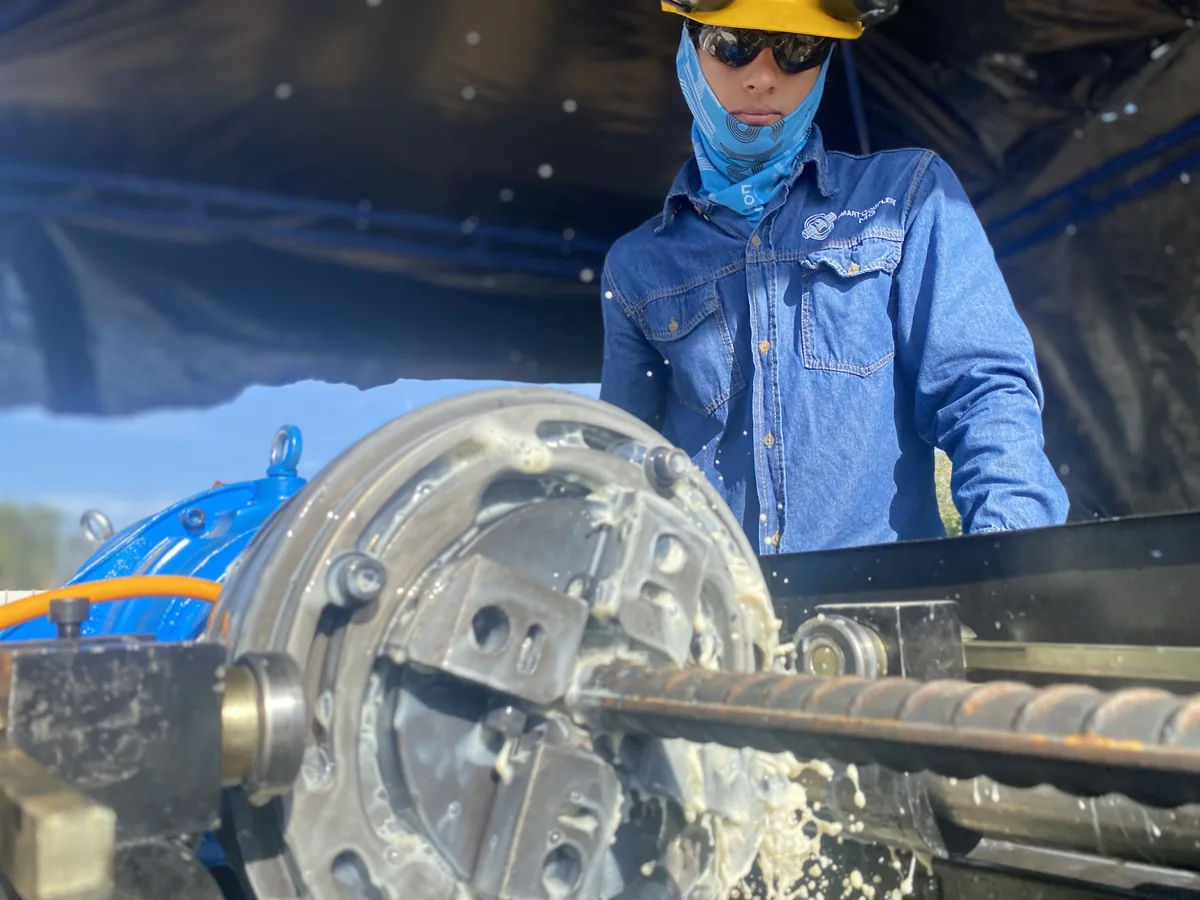

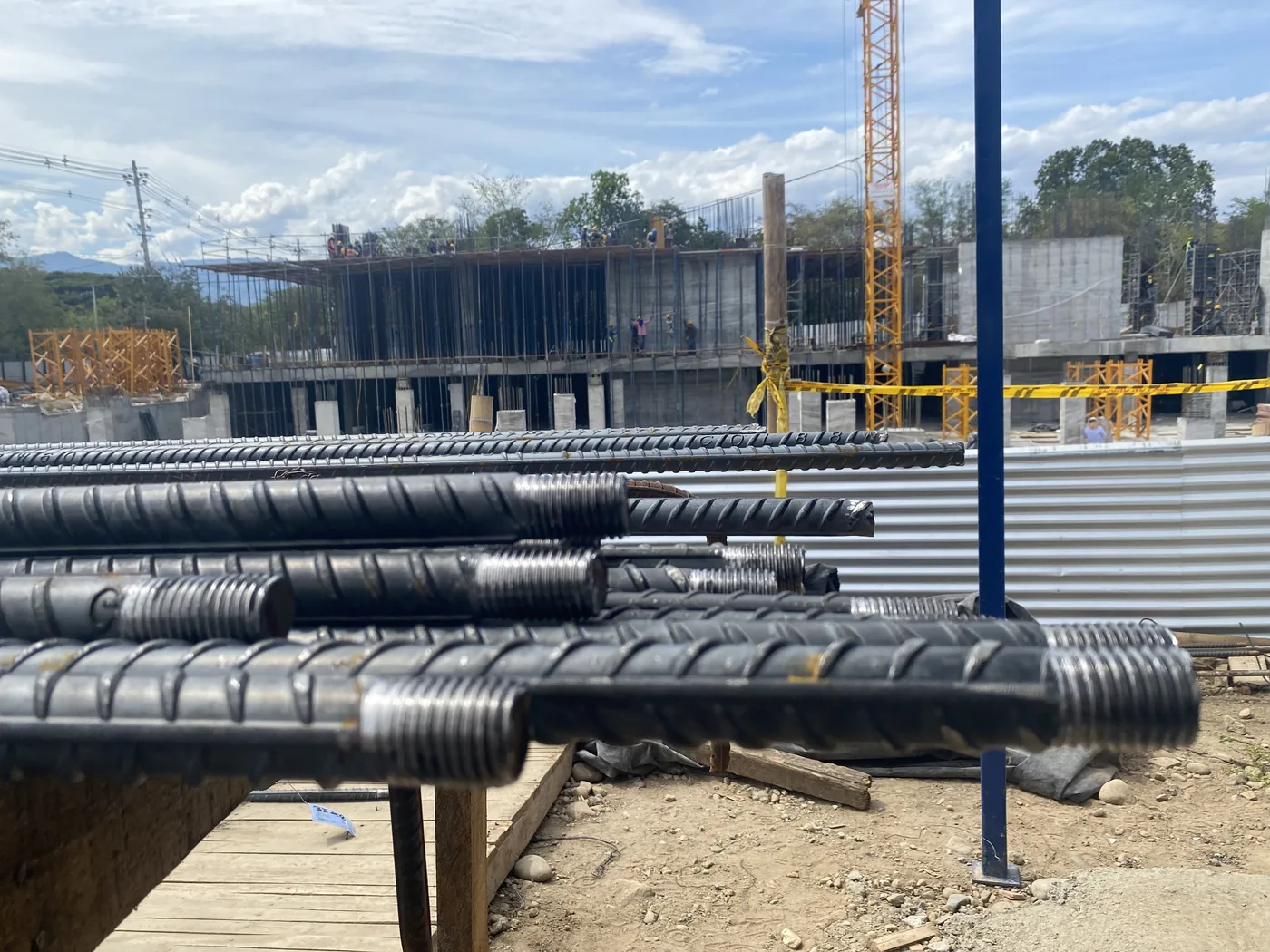

Figurado y roscado con torno en el sitio, alquiler de equipos y asistencia del operario. La barra no sale de la obra.
Neiva, Colombia · desde 2023
El traslapo
desperdicia acero.
Nosotros lo eliminamos.
Empalmes mecánicos que unen dos barras de refuerzo extremo con extremo. Sin longitud de traslapo, sin congestión en el nudo, sin acero que se compra para no trabajar.
Dónde ocurre
En cada piso, las barras de la columna se empalman.
Un pórtico de cuatro niveles acumula cientos de esos puntos. Cada uno se resuelve con traslapo o con un manguito.
El cambio
1.834 mm de traslapo, o 70 mm de manguito.
Las mismas dos barras de una #8: solapadas los 72 diámetros que exige un empalme Clase B, o unidas extremo con extremo. Arrastra para girar la canasta.
ComparaciónClase B
Cada traslapo es acero que compra dos veces.
Para transferir la fuerza, dos barras traslapadas tienen que solaparse decenas de diámetros. Ese tramo se paga, se transporta y se amarra — pero estructuralmente sobra en cuanto hay un empalme mecánico. Elige la barra y cuántos empalmes tiene tu obra: el traslapo lo calcula la página, Clase B, según Reglamento.
0,95
m
de traslapo por empalme
1,5
kg
de acero por empalme
741
kg
que no compras en toda la obra
Cómo se calcula. El traslapo no se digita: sale de la longitud de desarrollo de NSR-10 C.12.2.3, la misma ecuación general de ACI 318 25.4.2.4 — ℓd = [ fy·ψt·ψe·ψs / (1,1·λ·√f'c·((cb+Ktr)/db)) ]·db — evaluada en una columna corriente: f'c = 21 MPa (el mínimo estructural), fy = 420 MPa, ψt = 1,0 (barra vertical, no es refuerzo superior), ψe = 1,0 (sin recubrimiento epóxico), λ = 1,0 (concreto de peso normal), ψs = 1,0 en N.º 7 y mayores u 0,8 en N.º 6 y menores, y (cb+Ktr)/db = 1,5 — recubrimiento y separación de norma, con estribos. Sobre ese ℓd se aplica el empalme por traslapo Clase B, el más exigente: ℓst = 1,3·ℓd ≥ 300 mm (NSR-10 C.12.15.1). Resultado: 72 db en N.º 7 y mayores, 58 db en N.º 6 y menores. Tu memoria de cálculo puede pedir más — una barra superior de viga sube a 94 db, y sin confinamiento llega a 108 db — o menos si el nudo está bien confinado. El manguito mide lo mismo en todos los casos.

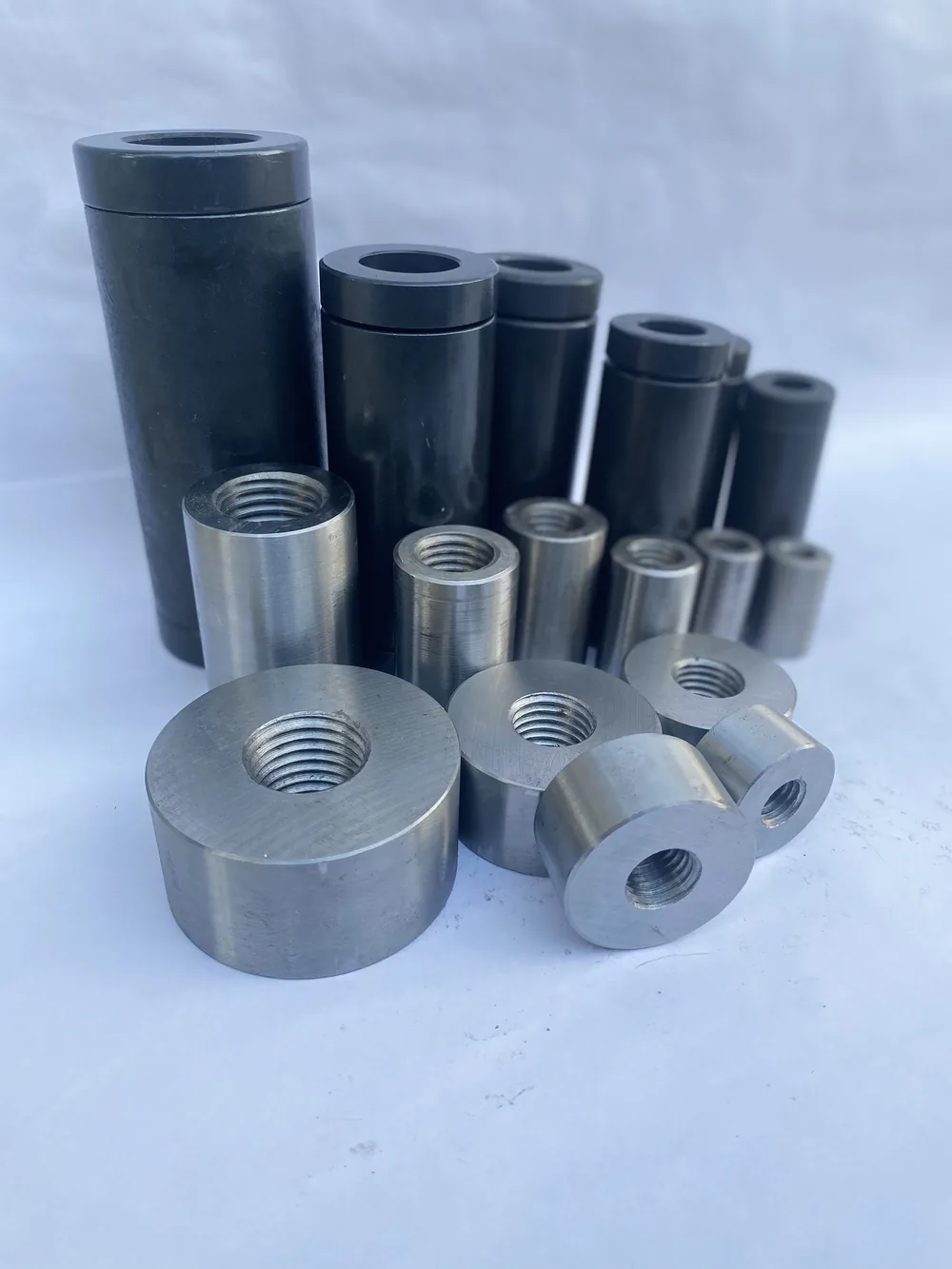

Productos#4 · #5 · #6 · #7 · #8 · #10
¿Cuál te sirve a ti?
Depende del elemento y de lo que permita la obra: si hay espacio para girar la barra, si viene un cambio de sección, si el nudo está congestionado. Sigue bajando y míralos trabajar dentro del elemento.

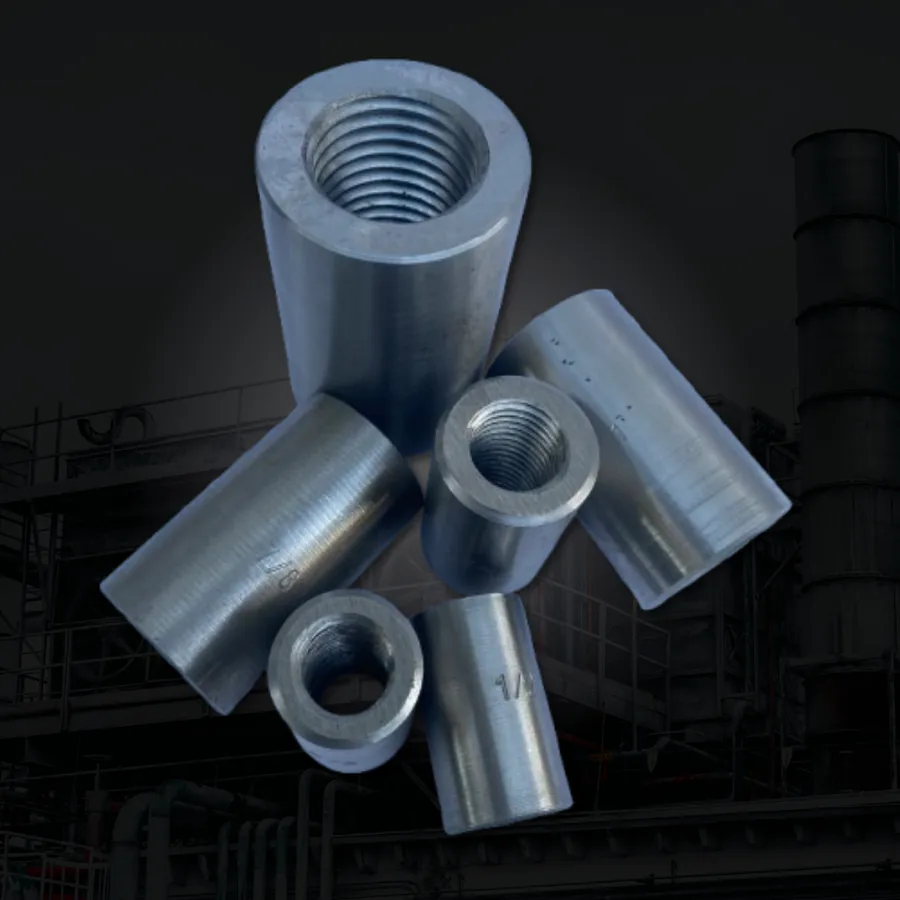

Columna o muro · PTRC
Rosca paralela.

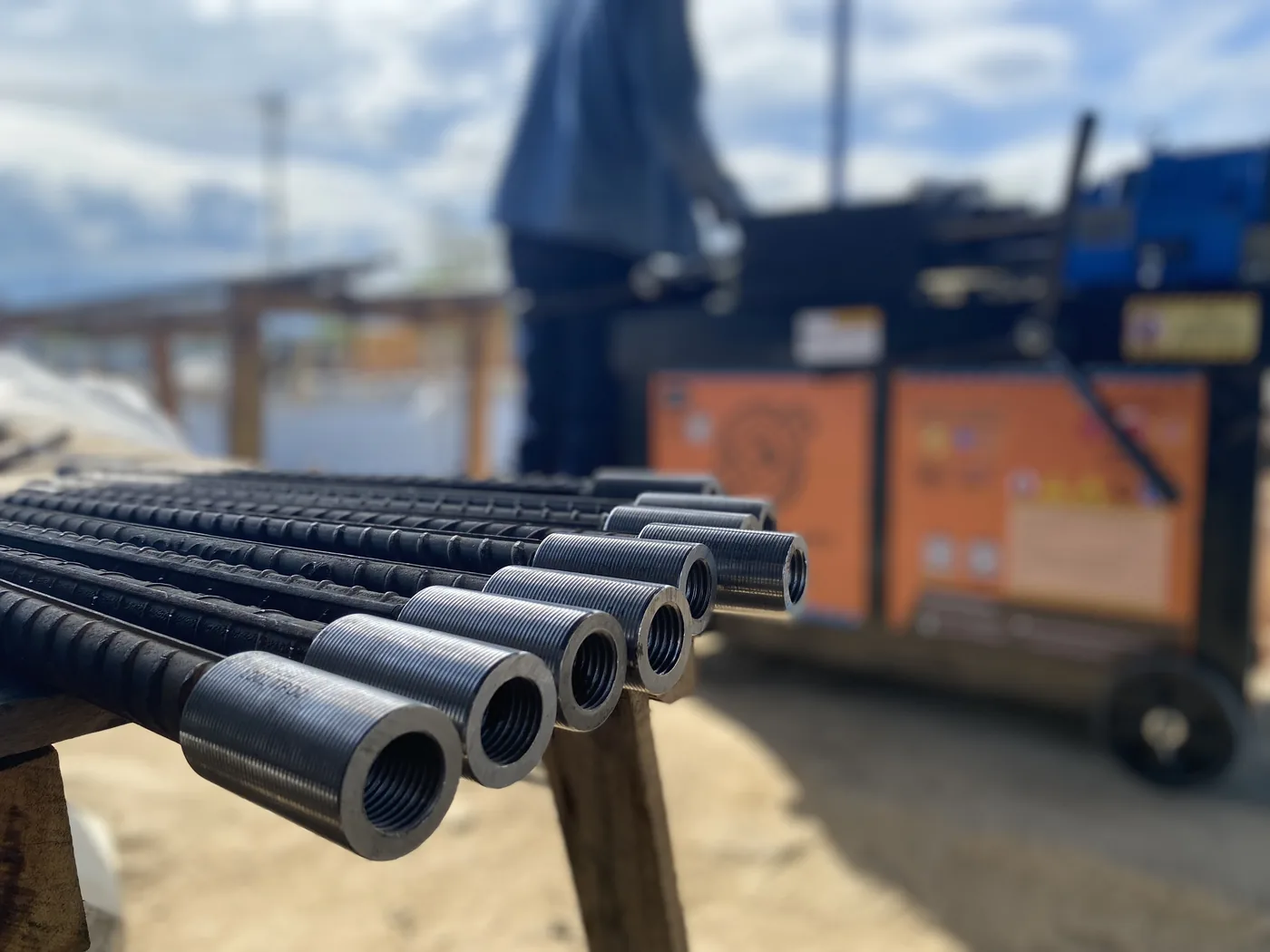

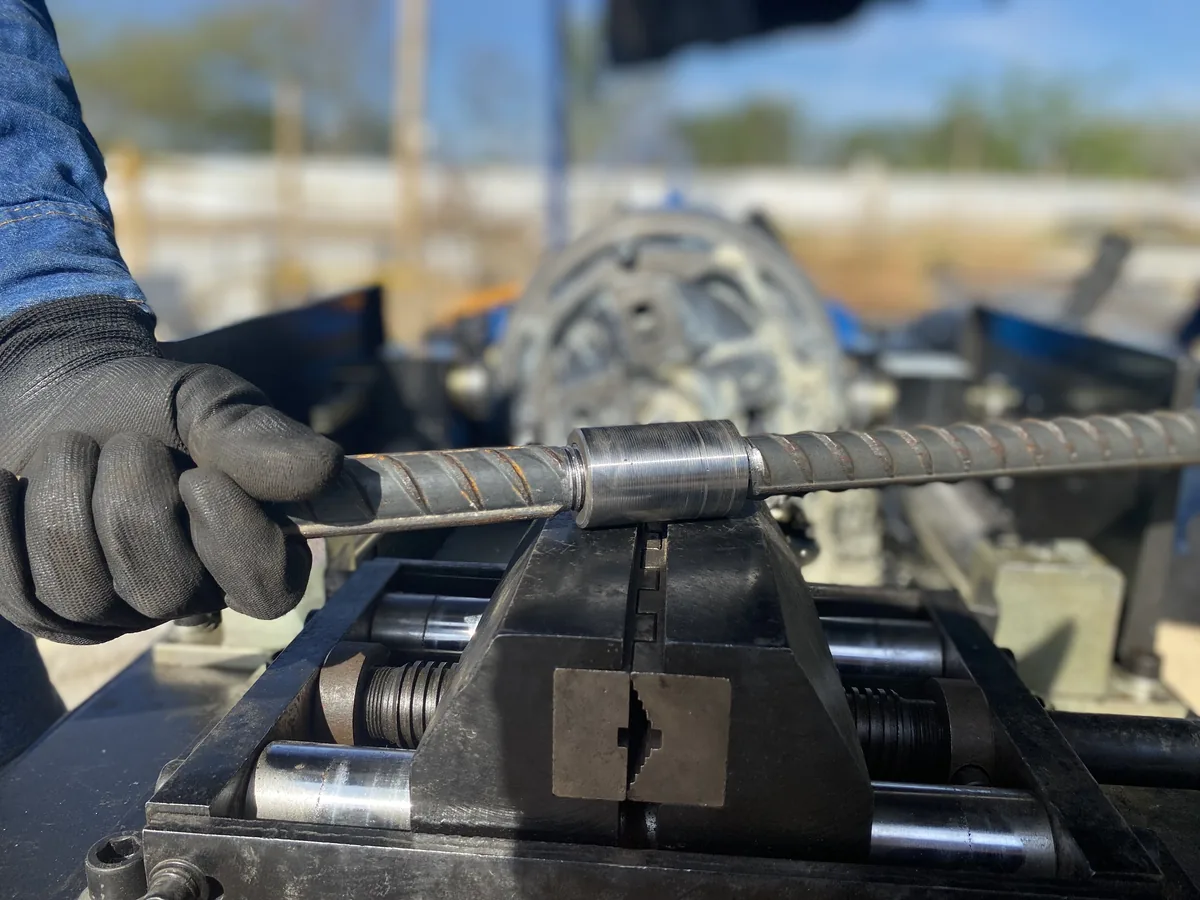

Las dos barras se roscan y entran al manguito. Es el estándar de la línea, e incluye el roscado en sitio.

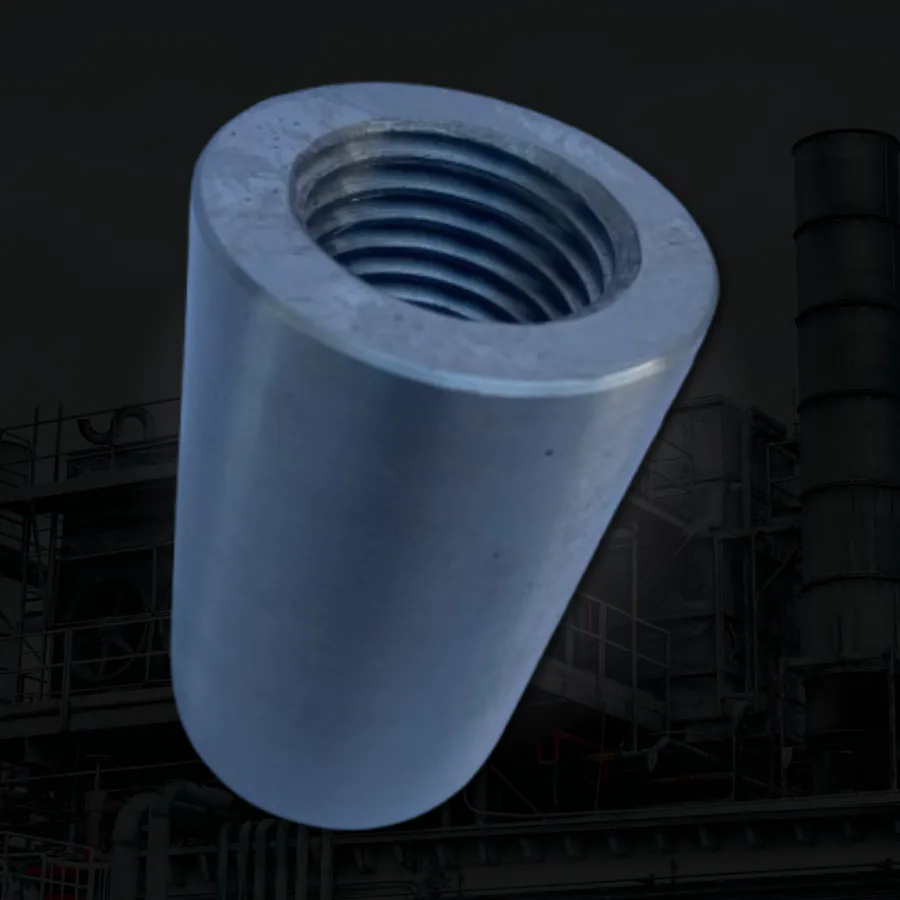

Columna o muro · PTRC-E
Cuando cambia el diámetro.
El caso típico del cambio de sección entre pisos. El manguito toma el diámetro exterior de la barra mayor.
| Ø exterior | El de la barra mayor | |
|---|---|---|
| Longitud | L(mayor)/2 + L(menor)/2 | |
| #8 con #6 | Ø 40 mm | 60 mm |

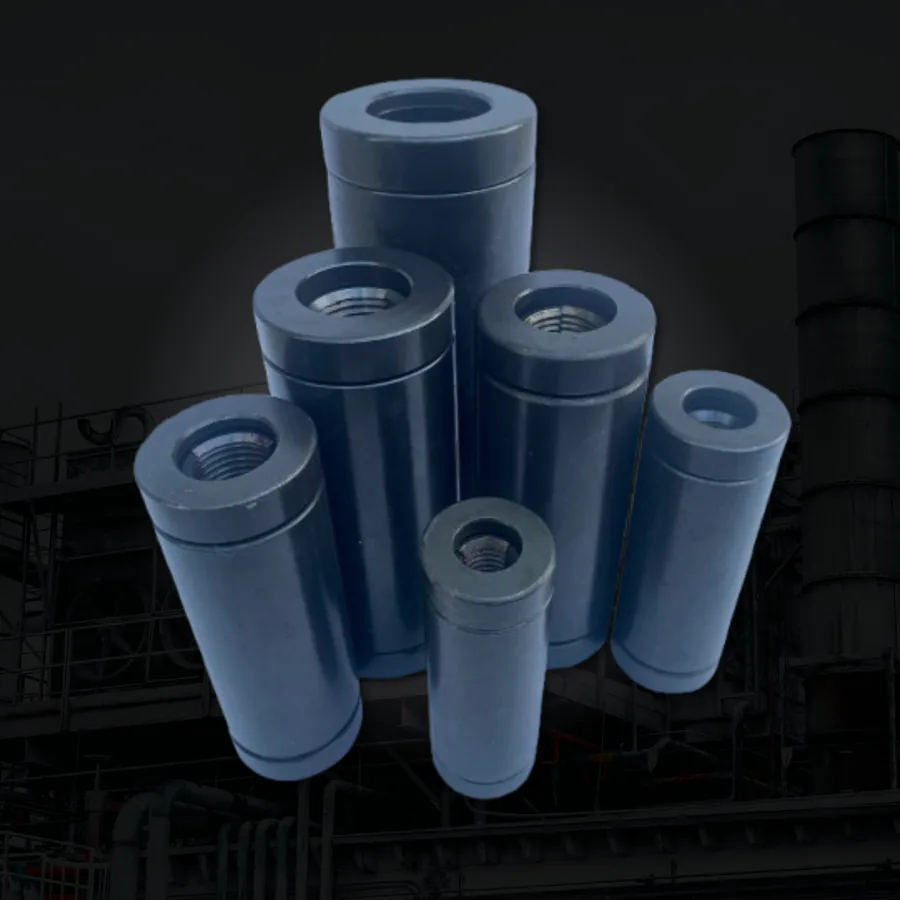

Viga · OTRC
Un toque, sin girar la barra.
La barra entra derecho y una cuña dentada la traba contra un resorte. Para cuando no hay cómo girarla ni cómo llevar herramienta.
| Barra | Ø ext. | Largo |
|---|---|---|
| #5 | 33 mm | 134 mm |
| #8 | 50 mm | 174 mm |
| #10 | 64 mm | 230 mm |
Nudo · TTRC-P02
El gancho que ya no va.
Un gancho de 90° en una #8 pide 76 mm de radio y 305 mm de pata dentro del nudo. La cabeza roscada ancla en 33 mm.
| Barra | Rosca | Cabeza |
|---|---|---|
| #5 | 5/8"-11 | Ø 53 mm |
| #8 | 1"-8 | Ø 87 mm |
| #10 | 1 1/4"-7 | Ø 104 mm |
Referencias de rosca paralela
| Barra | Ø barra | Rosca UNC | Ø exterior | Longitud |
|---|---|---|---|---|
| #4 | 12,7 mm | 1/2"-13 | 25 mm | 40 mm |
| #5 | 15,9 mm | 5/8"-11 | 25 mm | 45 mm |
| #6 | 19,0 mm | 3/4"-10 | 30 mm | 50 mm |
| #7 | 22,2 mm | 7/8"-9 | 34 mm | 60 mm |
| #8 | 25,4 mm | 1"-8 | 40 mm | 70 mm |
| #10 | 31,8 mm | 1 1/4"-7 | 50 mm | 80 mm |
Dimensionadas bajo los criterios de ISO 15835 y ACI 318. La calificación como empalme mecánico completo se establece por ensayo de tracción sobre la referencia y el lote.
Fichas técnicas interactivas
PTRC
Rosca paralela Tipo 2
Medidas a escala · ahorro · instalación · normativa
Tornillo
Empalme de tornillo Tipo 2
Sin roscado previo · torque por tornillo
Un toque
Conector de inserción a presión
Sin herramienta · hasta 20× más rápido

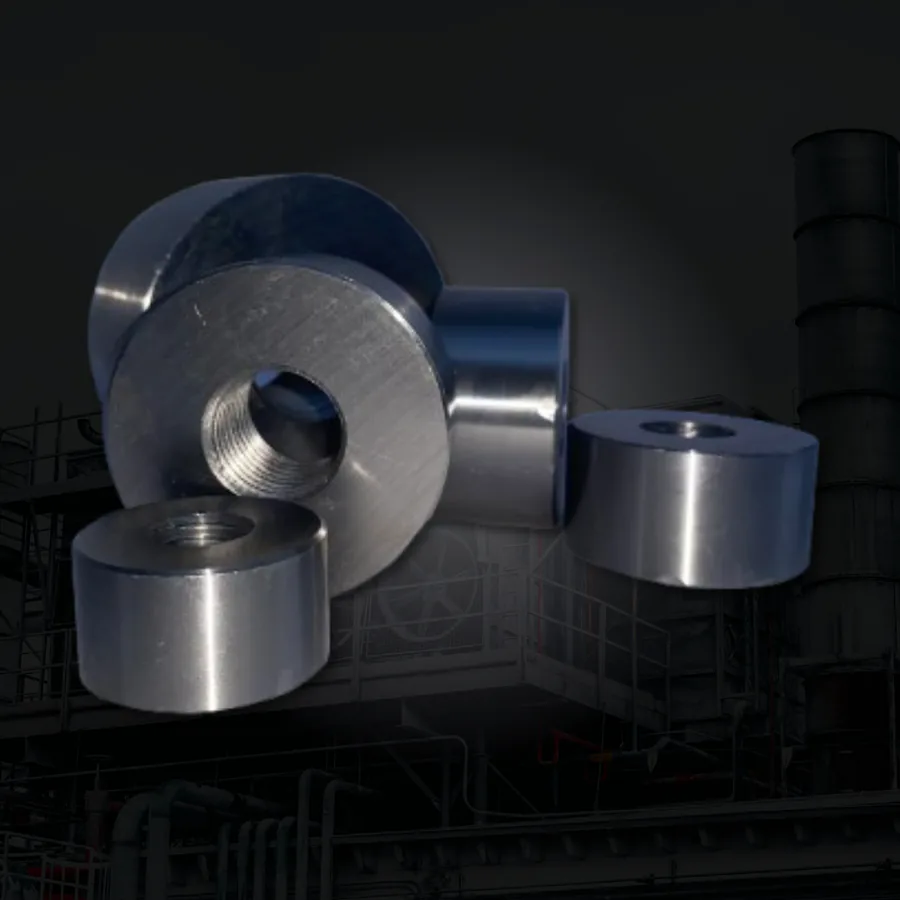

Terminal
Anclaje de cabeza
Reemplaza el gancho · 21 % menos de desarrollo
Servicios
El empalme llega hasta donde está la barra.
Ingeniería estructural
Diseño estructural, estudios de vulnerabilidad sísmica, revisión independiente y supervisión técnica.
Soluciones integrales
Consultoría con metodología BIM: el detalle de empalmes entra al modelo y sale en los planos, no en una nota al margen.
Normas y certificaciones
Diseñados bajo NSR-10 y ACI 318.
NSR-10 y ACI 318 son las normas bajo las que se diseñan y verifican los empalmes. CARES, ICC-SRCC, UKAS y Seismic Resistant son certificaciones de nuestros proveedores de materia prima y componentes.
Con quienes hemos trabajado
Dinos qué necesitas empalmar.
Con el diámetro y la cantidad te devolvemos precio y tiempo de entrega. Si prefieres hablarlo, el botón de abajo abre WhatsApp con los datos ya escritos.
¿Prefieres el catálogo primero? Pídelo por WhatsApp y te lo enviamos.
